FOLIANT Taurus 760 NG 4x4 Katalogový list (PDF)

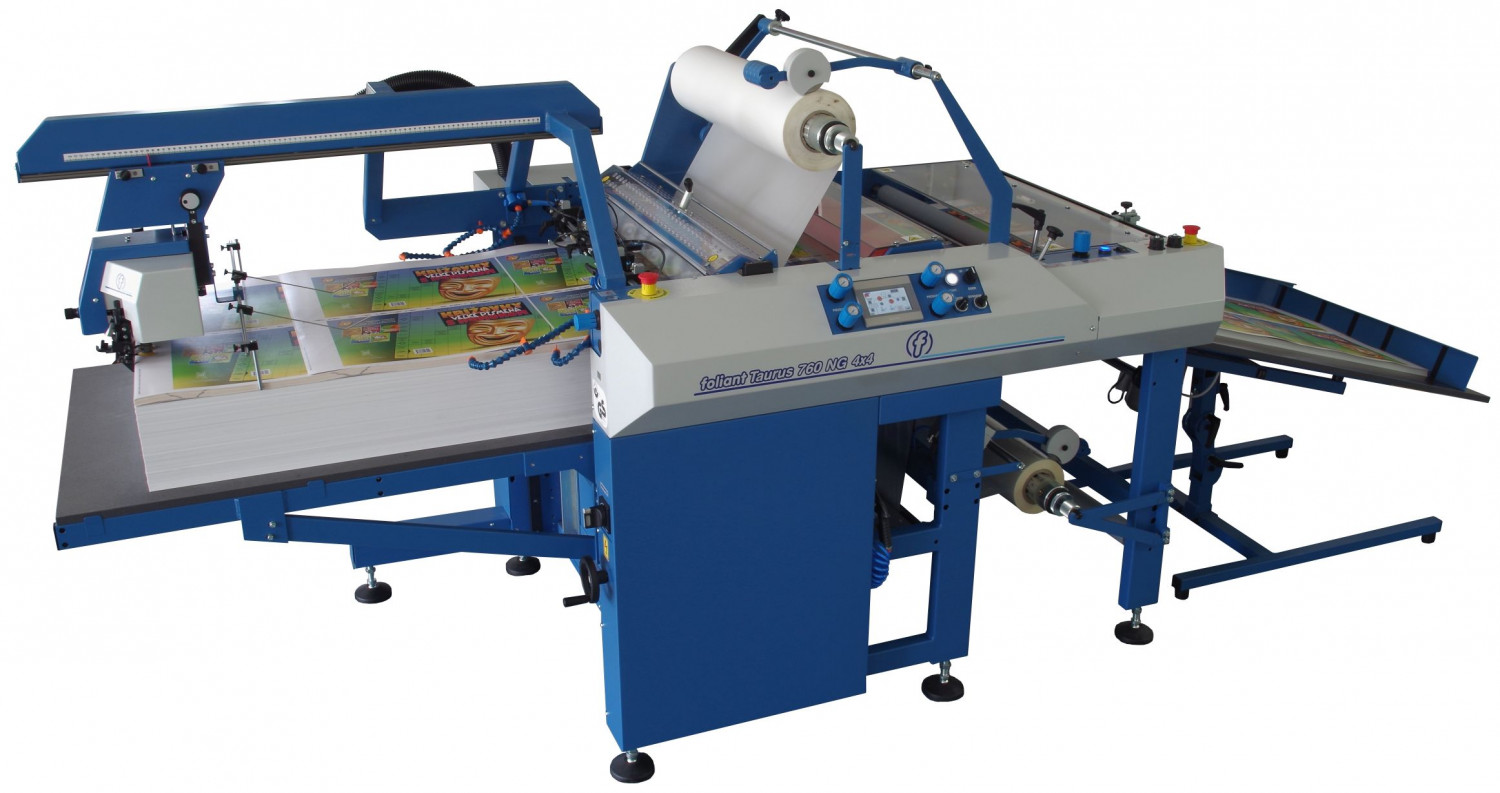

FOLIANT Taurus 760 NG 4x4 je zcela nová oboustranná laminovačka s velmi vysokým výkonem. Je to průmyslová laminovačka, projektovaná pro spolehlivou oboustrannou laminaci archů velkých nákladů a to až do formátu 76 x 110 cm. Laminovací zařízení je doplněno savkovým nakladačem Foliant a integrovaným separátorem polaminovaných archů.  K dispozici je celá paleta opcí – paletový vykladač, modul pro opětovný návin fólie (Foiler) a další.  Použitou technologií pneumatického přítlaku válců, formátem a výkonem je laminovačka FOLIANT Taurus 760 NG 4x4 vhodná pro dokončovací proces všech zakázek do formátu B1, tedy pro všechny druhy digitálních tisků a pro ofsetový tisk tohoto formátu všech nákladů. Největší rychlost stroje je 30 m/min při jednostranné i oboustranné laminaci., což představuje výkon až 1800 archů B1 za hodinu (nepotištěný papír 200 g/m2).

Nakladač

Laminovačka FOLIANT Taurus 760 NG 4x4 je standardně vybavena horním nakladačem ze stohu papíru, se savkovou nakládací hlavou Foliant a systémem automatických přesahů. Celý systém nakládání je poháněn servomotorem Omron a řízen centrálním PLC. Vakuová pumpa Becker je použita pro provzdušňování archů a zároveň jako zdroj vakua pro savky. Přesahy archů jsou elektronicky řízeny a jejich nastavování může operátor provádět za chodu stroje prostřednictvím dotykového displeje. Přesnost přesahů je +/- 2 mm (při konstantní rychlosti). Nakladač je vybaven pohyblivým elektronicky řízeným stolem s rychlým posuvem a jeho kapacita je až 40 cm papíru.

Laminátor

FOLIANT Taurus 760 NG 4x4 standardně laminuje archy formátu až 76 x 110 cm, nejmenším formátem je 32 x 25 cm (A4). Zpracovávaná tloušťka papíru je 115 – 600 g/m2. Pro laminaci velmi tenkých archů (115 – 150 g/m2) je stroj vybaven unikátní stavitelnou příčnou lištou profilu písmene U - tenké archy jsou po průchodu lištou před hlavními válci odolnější proti možnému vrásnění tlakem hlavních válců.

Před vytahovacími válci je instalováno zdvojené zařízení proti kroucení polaminovaných archů, které je možné seřizovat za chodu stroje:

  • Hranol s břitem pro intenzivní rovnání. Míra rovnacího procesu je stavitelná změnou úhlu břitu rovnacího hranolu.
  • Váleček malého průměru se slabší intenzitou rovnání. Ten svým otáčením zabraňuje poškrábání archů oboustranně potištěných citlivými tonery (t. j. zejména oboustranně potištěných výstupů z digitálních tiskových strojů). I zde je intenzita rovnacího procesu stavitelná.

K samotné laminaci dochází za teploty a tlaku mezi dvěma dvojicemi hlavních válců. První jednotku pro laminaci horní strany archu tvoří horní leštěný chromovaný válec, spodní válec je gumový. U druhé laminovací jednotky jsou válce otočené tak, aby laminovali spodní stranu archu. Laminace obou stran archu je tak identická a stroj může pracovat v obou režimech bez omezení. Chromované válce jsou vyhřívány pěti topnými pásy, které jsou v přímém kontaktu s vnitřní stěnou válce. Teplotní čidla jsou taktéž uvnitř válce. Díky použitému vyhřívání je doba nahřátí kratší než 10 minut. Při práci v režimu jednostranné laminace není druhý pár válců vyhříván a nepodílí se na průchodu archu strojem. Pracovní tlak je pneumaticky řízen nezávisle na každé straně válců. Zdrojem tlaku je kompresor 150 l/min, 6 – 8 bar.  Kompresor není součástí dodávky zařízení.

Role s fóliemi jsou instalovány na dvojici pneumatických hřídelích. Manipulaci s fólií usnadňuje elektrický manipulátor (jeřáb s navijákem), který je dodáván jako opce. Součástí trnu pro odvíjení fólie je i třecí brzda pro nastavení napětí fólie a její vyrovnání. Ještě před kontaktem s válcem je fólie dále vyrovnávána rozháněcím válcem. Nosič fólie má kapacitu až 3000 m (fólie 24 - 31 mikronů). Standardní součástí držáků rolí je i perforátor (pro oddělování archů po laminaci) a ořezávací nůž s kryty (pro ořez fólie na menší šířku ještě před laminací).

Laminovačka FOLIANT Taurus 760 NG 4x4 je vybavena řídicím systémem OMRON. Použitý PLC systém zahrnuje řadu prvků pro automatické řízení procesu laminace zahrnující např. snadnou instalaci papíru a fólie, samotné řízení laminovacího procesu i separace. Ovládací program taktéž dovoluje pozastavit laminaci, doložit nakládací stůl dalšími archy a opětovně spustit celý proces, aniž by bylo nutné znovu navádět papír strojem. Prostoje mezi zakázkami jsou tak minimalizovány. Všechny elektronické prvky stroje jsou ovládány z dotykového displeje prostřednictvím interaktivních a snadno srozumitelných ikon.

Separátor

Integrovaný separátor je vybaven párem cyklujících rychloběžných válců. I tento proces je řízen z centrálního PLC laminovačky. Polaminované archy jsou ukládány na vibrující vykládací stůl (opce), případně do paletového vykladače (opce).

Laminovací fólie

Laminovačka FOLIANT Taurus 760 NG 4x4 běžně zpracovává polypropylénové (BOPP) fólie 24 – 42 mikronů. Nylonové fólie zpracovává tloušťky 24 – 35 mikronů, pouze jednostranně. PET fólie zpracovává tloušťky 20 – 26 mikronů, pouze jednostranně.

Specifikace

  • Maximální rychlost: jednostranná 30 m/min.
  • Nakládací systém: automatický, savkový nakladač Foliant, kapacita stolu 40 cm
  • Regulace přesahu archů: automatická, řízená PLC, přesnost přesahů ± 2 mm
  • Separace polaminovaných archů: automatická, cyklujícími válci
  • Tloušťka papíru: 115–600 g/m²
  • Přítlak hlavních válců: pneumatický
  • Kompresor: externí, 150 l / min, 6-8 bar
  • Minimální rozměr archů (š×d): 32×25 cm
  • Maximální rozměr archů (š×d): 76×110 cm
  • Regulace teploty: 80–140 °C, doba nahřívání válce 8 minut
  • Napětí: 3 f., 400V AC, 50-60 Hz
  • Příkon: 11300
  • Mechanické parametry: půdorys (š×d) 140×370 cm, hmotnost: 830 kg
  • Paletový vykladač: poloautomatický, kapacita ~73 cm
  • Pneumatický nosič fólie: standard

Volitelné doplňky

  • Jogger 760

    Nastavitelný vibrující vykládací stůl s kapacitou na blok papíru o výšce 10 cm.
  • Foliant Folier

    Dokončovací aplikátor. Zařízení umožňující používání speciálních fólií, které přilnou jen na potištěné plochy na archu vytištěném digitálním tiskovým strojem.
  • Manipulátor fólie

    Elektrický zvedák fólie s adaptérem na středovku role.
