FOLIANT Castor 530 SF Katalogový list (PDF)

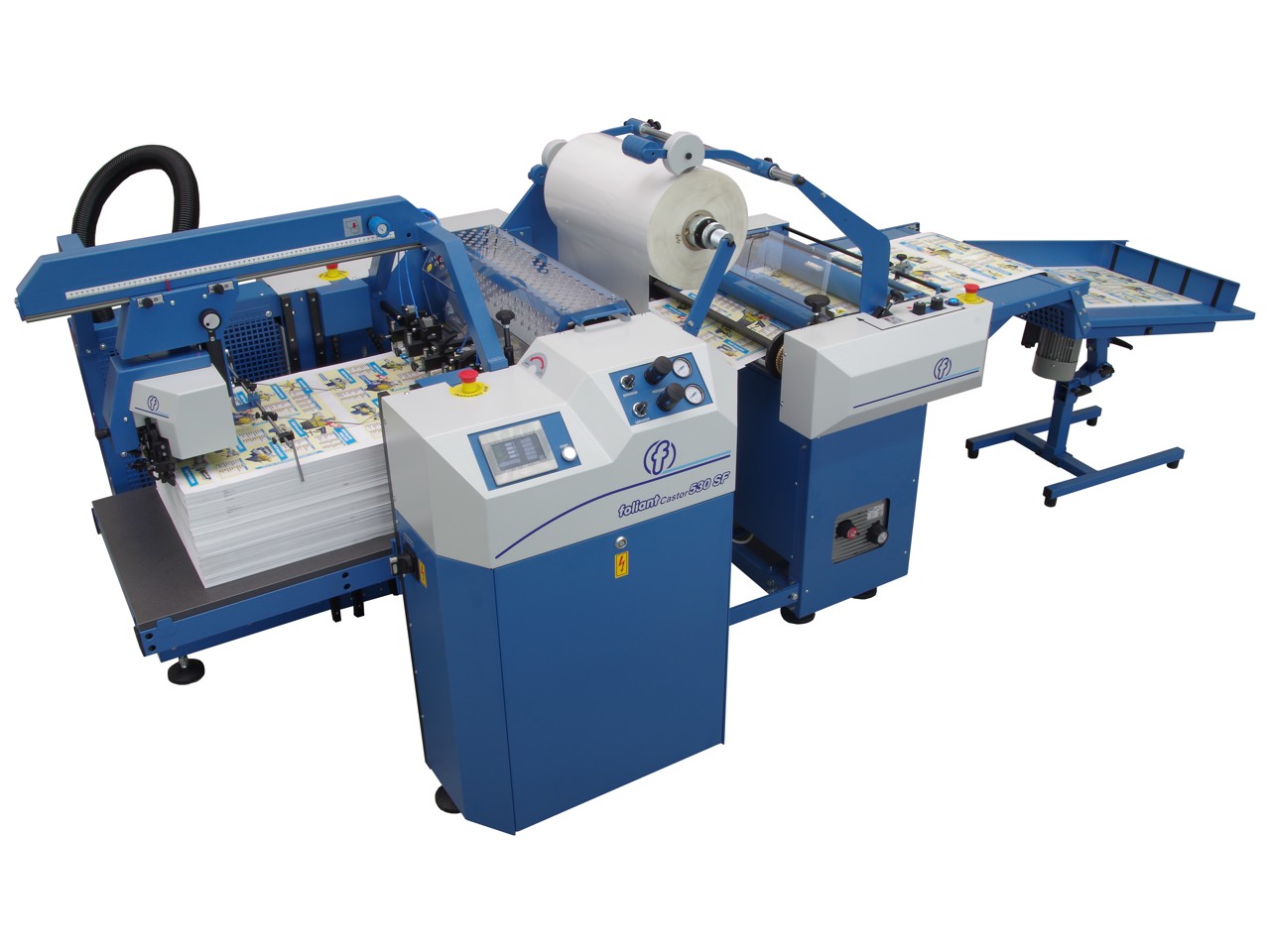

FOLIANT Castor 530 SF je vysokovýkonná průmyslová laminovačka robustní konstrukce, vybavená savkovým nakladačem, vysoce lesklým chromovaným laminovacím válcem a kompaktním separátorem. Údržbu stroje usnadňuje servisní prostor mezi válci. K dispozici je řada opcí – paletový nakladač, jogger, paletový vykladač, elektrický manipulátor s laminovací fólií. Nejvyšší rychlost stroje je 50 m/min. Maximální výkon stroje je 4100 archů B2 (max. formát 53×75 cm).

Nakladač

Laminovačka FOLIANT Castor 530 SF je vybavena savkovým nakladačem a elektronickou regulací přesahů archů. Systém je řízen PLC a servomotorem. Změnu nastavení přesahů je možné provádět i v průběhu laminace z centrálního dotykového displeje. Přesnost nakládání je +/- 2 mm při ustálené rychlosti. Vakuová pumpa Becker slouží jako zdroj vzduchu pro celý systém nakládání archů – pro vakuum v savkách a pro provzdušnění archů. Standardní nakládací stůl má kapacitu 55 cm papíru.

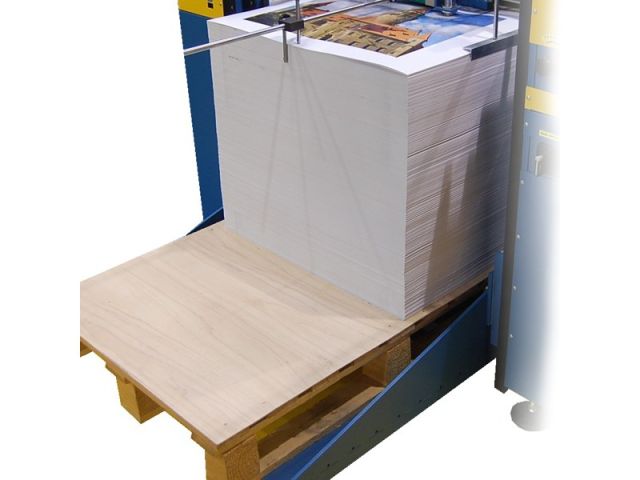

Paletový nakladač (opce) je vybaven plošinou pro najíždění s paletou papíru na manipulačním vozíku přímo pod savky nakladače. Jeho kapacita je 65 cm papíru. Paleta je manipulována zpředu stroje a vyžaduje tak oproti standardnímu nakládacímu stolu více místa před strojem.

Laminátor

FOLIANT Castor 530 SF je jednostranná průmyslová laminovačka pro laminaci archů formátu až 53×75 cm, tloušťky 115 – 600 g/m2. Minimální rozměr archu je 30 x 25 cm (A4). Pro laminaci velmi tenkých archů (115–150 g/m2) je stroj vybaven unikátní stavitelnou příčnou lištou profilu písmene U - tenké archy jsou po průchodu lištou před hlavními válci odolnější proti možnému vrásnění tlakem mezi hlavními válci. Mezi válci je otevřený servisní prostor, který usnadňuje údržbu laminovačky, zejména čištění hlavních válců.

Před vytahovacími válci je instalován stavitelný hranol, který zabraňuje kroucení archů po laminaci. Intenzita rovnacího procesu je stavitelná i za chodu stroje změnou úhlu břitu rovnacího hranolu.

Role s fólií je instalována na nosiči fólie, který je pneumaticky ovládán, instalace fólie je tak velive jednoduchá a rychlá s maximální přesností. Součástí trnu pro odvíjení fólie je i třecí brzda pro nastavení napětí fólie a její vyrovnání. Ještě před kontaktem s válcem je fólie dále vyrovnávána rozháněcím válcem. Nosič fólie (trn) má kapacitu až 3000 m (fólie 24–31 mikronů). Standardní součástí držáku role je i perforátor (pro oddělování archů po laminaci) a ořezávací nůž s kryty (pro ořez fólie na menší šířku ještě před laminací). Manipulaci s fólií usnadňuje elektrický manipulátor (jeřáb s navijákem), který je výrobcem dodáván jako opce.

Samotný laminovací proces probíhá za velikého tlaku mezi dvojicí laminovacích válců – vysoce leštěným chromovaným válcem s vyhříváním a spodním tlakovým válcem z polyuretanu. Chromovaný laminovací válec je vyhříván vnitřními topnými tělesy, s citlivými teplotními čidly, instalovanými přímo ve válci. Při laminaci úzkých archů jsou vnější topná tělesa automaticky vypnuta. Laminovací tlak je řízen pneumaticky, dvěma regulačním i ventily (zvlášť pro každou stranu válce). Rovněž tlak mezi vytahovacími válci je řízen pneumaticky. Pro tyto účely stroj vyžaduje externí zdroj stlačeného vzduch s parametry 200 l / min, 6–8 bar.

Celý stroj je řízen programovatelnou řídící jednotkou Omron prostřednictvím jediné dotykové obrazovky. Použitý PLC systém umožňuje automatizaci mnoha procesů, jako například zakládání papíru, zastavení stroje v případě poruch nakládání, laminace a separace. Dotyková obrazovka komunikuje s uživatelem pouze prostřednictvím snadno srozumitelných ikon a vede operátora logicky přes navazující operace. Zvolené řešení minimalizuje chyby lidského faktoru.

Separátor

Integrovaný separátor je vybaven dvojicí vysokootáčkových válců, které cyklickými kontakty oddělují polaminované archy papíru. I tento proces je řízen centrálním PLC. Poté jsou archy vyloženy na rychlý vykládací dopravník a dopraveny na plochu vibrujícího joggeru (opce) či stohového vykladače (opce).

Laminovací fólie

Laminovačka zpracovává polypropylénové fólie (BOPP) tloušťky 23–42 mikronů, nylonové fólie max. 35 mikronů a PET fólie max. 25 mikronů.

Specifikace

  • Maximální rychlost: jednostranná 50 m/min
  • Nakládací systém: automatický, savkový nakladač Foliant, kapacita stolu 55 cm
  • Regulace přesahu archů: řízená šroubem, přesnost přesahů ± 2 mm
  • Separace polaminovaných archů: automatická, cyklujícími válci
  • Tloušťka papíru: 115–600 g/m²
  • Přítlak hlavních válců: pneumatický
  • Kompresor: externí, 200 l / min, 6-8 barů
  • Minimální rozměr archů (š×d): 20×30 cm
  • Maximální rozměr archů (š×d): 53×75 cm
  • Maximální výkon: 4100 B2 / hod.
  • Regulace teploty: 80–140 °C, doba nahřívání válce 8 minut
  • Napětí: 3 f., 400V AC, 50-60 Hz
  • Příkon: 9000 W
  • Mechanické parametry: půdorys (š×d) 114×260 cm, hmotnost: 850 kg
  • Paletový vykladač: automatický řízený PLC, kapacita 65 cm
  • Pneumatický nosič fólie: standard
  • Layout: Download PDF

Volitelné doplňky

* důležité upozornění – laminovačka musí být provozována buď s Joggerem, nebo s paletovým vykladačem
  • Jogger 530

    Nastavitelný vibrující vykládací stůl s kapacitou na blok papíru o výšce 10 cm.
  • Manipulátor fólie

    Elektrický zvedák fólie s adaptérem na středovku role.
  • Paletový nakladač

    Plošina umožňující manipulaci se speciální paletou přímo pod savkami nakladače
  • Paletový vykladač

    Zařízený vybavené nůžkovým hydraulickým vysokozdvižným manipulačním vozíkem, senzory a pneumaticky ovládaným sklepáváním.
