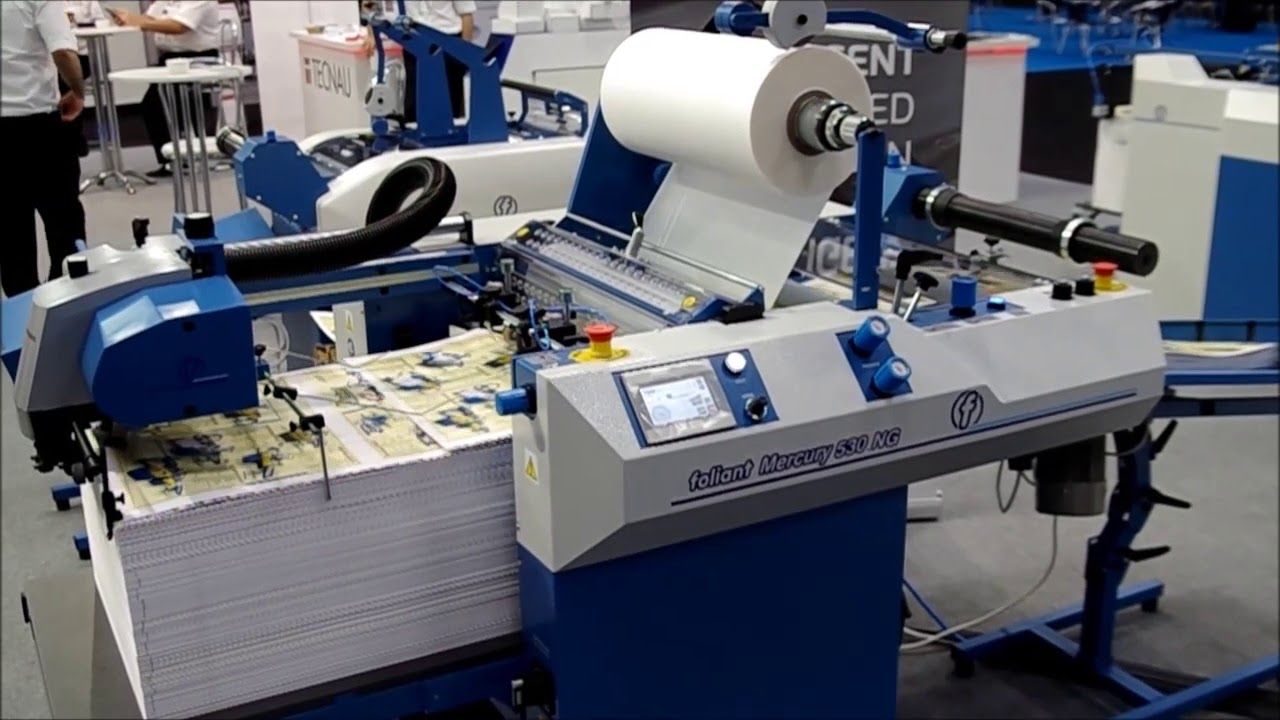

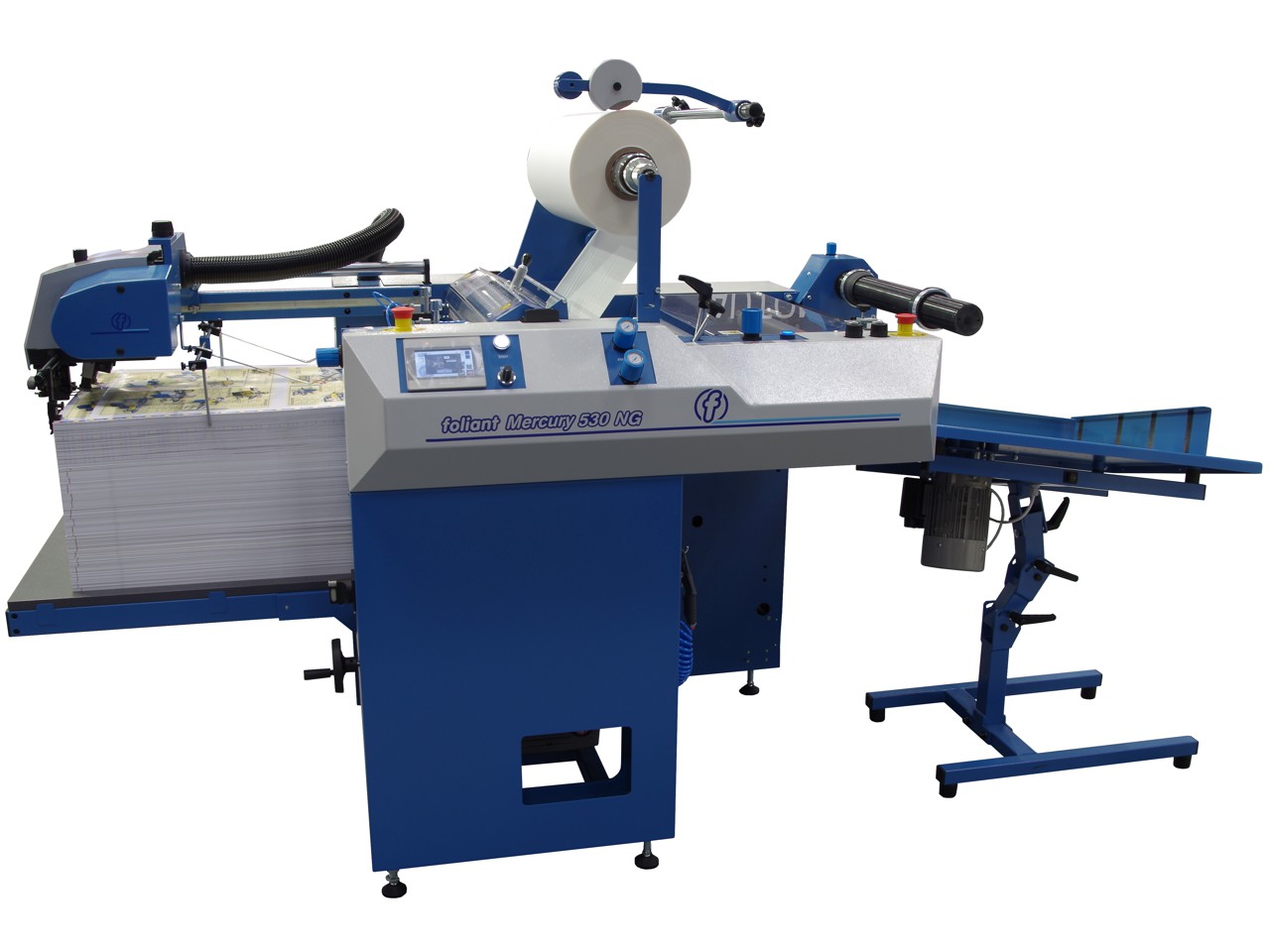

FOLIANT Mercury 530 NG je nová generace populárních „SF“ strojů. Je to kompaktní průmyslová laminovačka, projektovaná pro spolehlivou laminaci archů větších nákladů a to až do formátu 53 x 75 cm. Laminovací zařízení je doplněno savkovým nakladačem Heidelberg a integrovaným separátorem polaminovaných archů. K dispozici je celá paleta opcí – nelepivý válec, paletový vykladač, modul pro opětovný návin fólie (Foiler) a další. Použitou technologií pneumatického přítlaku válců, formátem a výkonem je laminovačka FOLIANT Mercury 530 NG vhodná pro dokončovací proces všech zakázek do formátu B2+, tedy pro všechny druhy digitálních tisků a pro ofsetový tisk tohoto formátu všech nákladů. Největší rychlost stroje je 27 m/min., což představuje výkon až 2300 archů B2 za hodinu (nepotištěný papír 200 g/m2).
Laminovačka FOLIANT Mercury 530 NG je standardně vybavena horním nakladačem ze stohu papíru, se savkovou nakládací hlavou Heidelberg a systémem automatických přesahů. Celý systém nakládání je poháněn servomotorem Omron a řízen centrálním PLC. Vakuová pumpa Becker je použita pro provzdušňování archů a zároveň jako zdroj vakua pro savky. Přesahy archů jsou elektronicky řízeny a jejich nastavování může operátor provádět za chodu stroje prostřednictvím dotykového displeje. Přesnost přesahů je +/- 2 mm (při konstantní rychlosti). Nakladač je vybaven pohyblivým elektronicky řízeným stolem s rychlým posuvem a jeho kapacita je až 54 cm papíru.
FOLIANT Mercury 530 NG standardně laminuje archy formátu až 53 x 75 cm, nejmenším formátem je 32 x 25 cm (A4). Zpracovávaná tloušťka papíru je 115 – 600 g/m2. Pro laminaci velmi tenkých archů (115 – 150 g/m2) je stroj vybaven unikátní stavitelnou příčnou lištou profilu písmene U - tenké archy jsou po průchodu lištou před hlavními válci odolnější proti možnému vrásnění tlakem hlavních válců.Před vytahovacími válci je instalováno zdvojené zařízení proti kroucení polaminovaných archů, které je možné seřizovat za chodu stroje:
Role s fólií je instalována na dvojici středovek na robustním letmo uloženém trnu. Manipulaci s fólií usnadňuje elektrický manipulátor (jeřáb s navijákem), který je dodáván jako opce. Součástí trnu pro odvíjení fólie je i třecí brzda pro nastavení napětí fólie a její vyrovnání. Ještě před kontaktem s válcem je fólie dále vyrovnávána rozháněcím válcem. Nosič fólie má kapacitu až 3000 m (fólie 24 - 31 mikronů). Standardní součástí držáku role je i perforátor (pro oddělování archů po laminaci) a ořezávací nůž s kryty (pro ořez fólie na menší šířku ještě před laminací).
Laminovačka FOLIANT Mercury 530 NG je vybavena řídicím systémem OMRON. Použitý PLC systém zahrnuje řadu prvků pro automatické řízení procesu laminace zahrnující např. snadnou instalaci papíru a fólie, samotné řízení laminovacího procesu i separace. Ovládací program taktéž dovoluje pozastavit laminaci, doložit nakládací stůl dalšími archy a opětovně spustit celý proces, aniž by bylo nutné znovu navádět papír strojem. Prostoje mezi zakázkami jsou tak minimalizovány. Všechny elektronické prvky stroje jsou ovládány z dotykového displeje prostřednictvím interaktivních a snadno srozumitelných ikon.

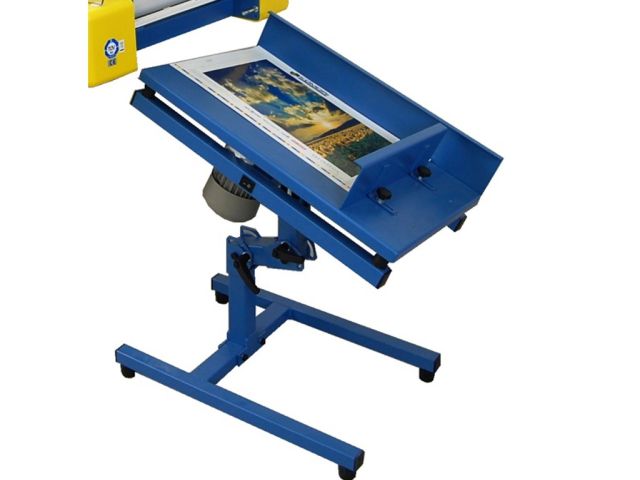

Integrovaný separátor je vybaven párem cyklujících rychloběžných válců. I tento proces je řízen z centrálního PLC laminovačky. Polaminované archy jsou ukládány na vibrující vykládací stůl (opce), případně do paletového vykladače (opce).
Laminovačka FOLIANT Mercury 530 NG běžně zpracovává polypropylénové (BOPP) fólie 24 – 42 mikronů a nylonové fólie 24 – 35 mikronů. Polyesterové (PET) fólie tloušťky 20 - 26 mikronů mohou být zpracovávány s použitím opčního modulu.
Laminovačka FOLIANT Mercury 530 NG získala certifikát GS od nezávislé testovací společnosti BG Etem. Tento certifikát řadí laminovačku k nejbezpečnějším strojům své kategorie. Použité ochranné prvky jdou vysoce nad rámec legislativy tak, aby byla zajištěna maximální ochrana obsluhy stroje před úrazy.
*Důležité upozornění – laminovačka musí být provozována buď s Joggerem, nebo s paletovým vykladačem.
Parametr | Hodnota |
---|---|
Maximální rychlost | jednostranná 27 m/min |
Nakládací systém | automatický, savkový nakladač Heidelberg, kapacita stolu 54 cm |
Regulace přesahu archů | automatická, řízená PLC, přesnost přesahů ± 2 mm |
Separace polaminovaných archů | automatická, cyklujícími válci |
Tloušťka papíru | 115–600 g/m² |
Přítlak hlavních válců | pneumatický |
Kompresor | externí, 150 l / min, 6-8 bar |
Minimální rozměr archů (š×d) | 32×25 cm |
Maximální rozměr archů (š×d) | 53×75 cm |
Maximální výkon | 2300 B2 / hod |
Regulace teploty | 80–140 °C, doba nahřívání válce 8 minut |
Napětí | 3 f., 400V AC, 50-60 Hz |
Příkon | 5250 W |
Mechanické parametry | půdorys (š×d) 120×270 cm, hmotnost: 595 kg |
Modulární stůl pod sestavu | |
Paletový vykladač | integrovaný automatický, kapacita ~70 cm, poloautomatický, kapacita ~73 cm |
Válec s nelepivým povrchem | |
Pneumatický nosič fólie |
