FOLIANT Mercury 760 NG

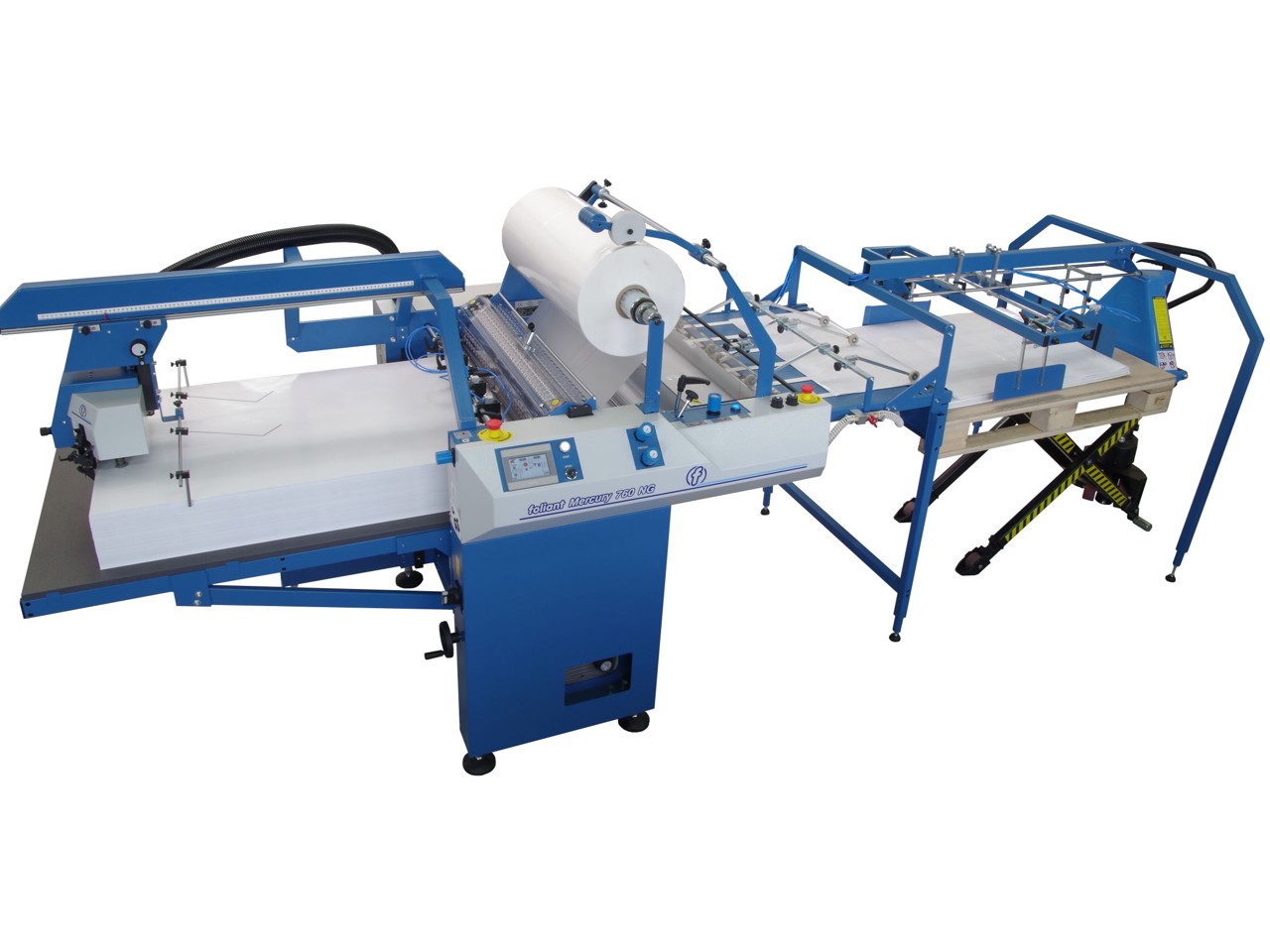

FOLIANT Mercury 760 NG je nová generace populárních Foliant „SF“ strojů. Je to kompaktní průmyslová laminovačka projektovaná pro spolehlivou laminaci archů větších nákladů, a to až do formátu 76 x 110 cm. Laminovací zařízení je doplněno savkovým nakladačem Foliant a integrovaným separátorem polaminovaných archů. K dispozici je několik opcí – paletový vykladač, modul pro opětovný návin fólie (Foiler) a další. Použitou technologií pneumatického přítlaku válců, formátem a výkonem je laminovačka FOLIANT Mercury 760 NG vhodná pro dokončovací proces všech zakázek do formátu B1+, tedy pro všechny druhy digitálních tisků a pro ofsetový tisk tohoto formátu všech nákladů. Největší rychlost stroje je 20 m/min, což představuje výkon až 1300 archů B1 za hodinu (nepotištěný papír 200 g/m2).

Nakladač

Laminovačka FOLIANT Mercury 760 NG je standardně vybavena horním nakladačem ze stohu papíru, savkovou nakládací hlavou Foliant a systémem automatických přesahů. Celý systém nakládání je poháněn servomotorem Omron a řízen centrálním PLC. Vakuová pumpa Becker je použita pro provzdušňování archů a zároveň jako zdroj vakua pro savky. Přesahy archů jsou elektronicky řízeny a jejich nastavování může operátor provádět za chodu stroje prostřednictvím dotykového displeje. Přesnost přesahů je +/- 2 mm (při konstantní rychlosti). Nakladač je vybaven pohyblivým elektronicky řízeným stolem s rychlým posuvem a jeho kapacita je až 40 cm papíru.

Laminátor

FOLIANT Mercury 760 NG standardně laminuje archy formátu až 76 x 110 cm, nejmenším formátem je 32 x 25 cm (A4). Zpracovávaná tloušťka papíru je 115 – 600 g/m2. Pro laminaci velmi tenkých archů (115 – 150 g/m2) je stroj vybaven unikátní nastavitelnou příčnou lištou profilu písmene U - tenké archy jsou po průchodu lištou před hlavními válci odolnější proti možnému vrásnění tlakem hlavních válců.

Před vytahovacími válci je instalováno zdvojené zařízení proti kroucení polaminovaných archů, které je možné seřizovat za chodu stroje:

  • Hranol s břitem pro intenzivní rovnání. Míra rovnacího procesu je nastavitelná změnou úhlu břitu rovnacího hranolu.
  • Váleček malého průměru se slabší intenzitou rovnání. Svým otáčením zabraňuje poškrábání archů oboustranně potištěných citlivými tonery (t. j. zejména oboustranně potištěných výstupů z digitálních tiskových strojů). I zde je intenzita rovnacího procesu nastavitelná.

Role s fólií je instalována na dvojici středovek na robusním, letmo uloženém trnu. Manipulaci s fólií usnadňuje elektrický manipulátor (jeřáb s navijákem), který je dodáván jako opce. Součástí trnu pro odvíjení fólie je i třecí brzda pro nastavení napětí fólie a její vyrovnání. Ještě před kontaktem s válcem je fólie dále vyrovnávána rozháněcím válcem. Nosič fólie má kapacitu až 3000 m (fólie 24 - 31 mikronů). Standardní součástí držáku role je i perforátor (pro oddělování archů po laminaci) a ořezávací nůž s kryty (pro ořez fólie na menší šířku ještě před laminací).

K samotné laminaci dochází za teploty a tlaku mezi dvojicí hlavních válců – horní válec je leštěný chromovaný, spodní válec je gumový. Laminovací válec je vyhříván topnou spirálou. Teplota je řízena citlivým čidlem, které je taktéž uvnitř válce. Díky použitému vyhřívání je doba nahřátí kratší než 10 minut. Pracovní tlak je pneumaticky řízen nezávisle na každé straně válců. Zdrojem tlaku je kompresor 150 l/min, 6 – 8 bar. Kompresor není součástí dodávky zařízení.

Laminovačka FOLIANT Mercury 760 NG je vybavena řídicím systémem OMRON. Použitý PLC systém obsahuje řadu prvků pro automatické řízení procesu laminace zahrnující např. snadnou instalaci papíru a fólie, samotné řízení laminovacího procesu i separace. Ovládací program taktéž dovoluje pozastavit laminaci, doložit nakládací stůl dalšími archy a opětovně spustit celý proces, aniž by bylo nutné znovu navádět papír strojem. Prostoje mezi zakázkami jsou tak minimalizovány. Všechny elektronické prvky stroje jsou ovládány z dotykového displeje prostřednictvím interaktivních a snadno srozumitelných ikon.

Separátor

Integrovaný separátor je vybaven párem cyklujících rychloběžných válců. I tento proces je řízen z centrálního PLC laminovačky. Polaminované archy jsou ukládány na vibrující vykládací stůl (opce), případně do paletového vykladače (opce).

Laminovací fólie

Laminovačka FOLIANT Mercury 760 NG běžně zpracovává polypropylénové (BOPP) fólie 24 – 42 mikronů a nylonové fólie 24 – 35 mikronů. Polyesterové (PET) fólie tloušťky 20 - 26 mikronů mohou být zpracovávány s použitím opčního modulu.

Bezpečnost provozu

Laminovačka FOLIANT Mercury 760 NG získala certifikát GS od nezávislé testovací společnosti BG Etem. Tento certifikát řadí laminovačku k nejbezpečnějším strojům své kategorie. Použité ochranné prvky jdou vysoce nad rámec legislativy tak, aby byla zajištěna maximální ochrana obsluhy stroje před úrazy.


ParametrHodnota
Maximální rychlost
jednostranná 20 m/min
Nakládací systém
automatický, savkový nakladač Foliant, kapacita stolu 40 cm
Regulace přesahu archů
automatická, řízená PLC, přesnost přesahů ± 2 mm
Separace polaminovaných archů
automatická, cyklujícími válci
Tloušťka papíru
115–600 g/m²
Přítlak hlavních válců
pneumatický
Kompresor
externí, 150 l / min, 6-8 bar
Minimální rozměr archů (š×d)
32×25 cm
Maximální rozměr archů (š×d)
76×110 cm
Maximální výkon
1300 B1 / hod.
Regulace teploty
80–140 °C, doba nahřívání válce 8 minut
Napětí
3 f., 400V AC, 50-60 Hz
Příkon
napětí 3 f., 400V AC, 50-60 Hz, příkon 6000 W
Mechanické parametry
půdorys (š×d) 140×330 cm, hmotnost: 810 kg
Modulární stůl pod sestavu
Paletový vykladač
poloautomatický, kapacita ~73 cm
Válec s nelepivým povrchem
Pneumatický nosič fólie
