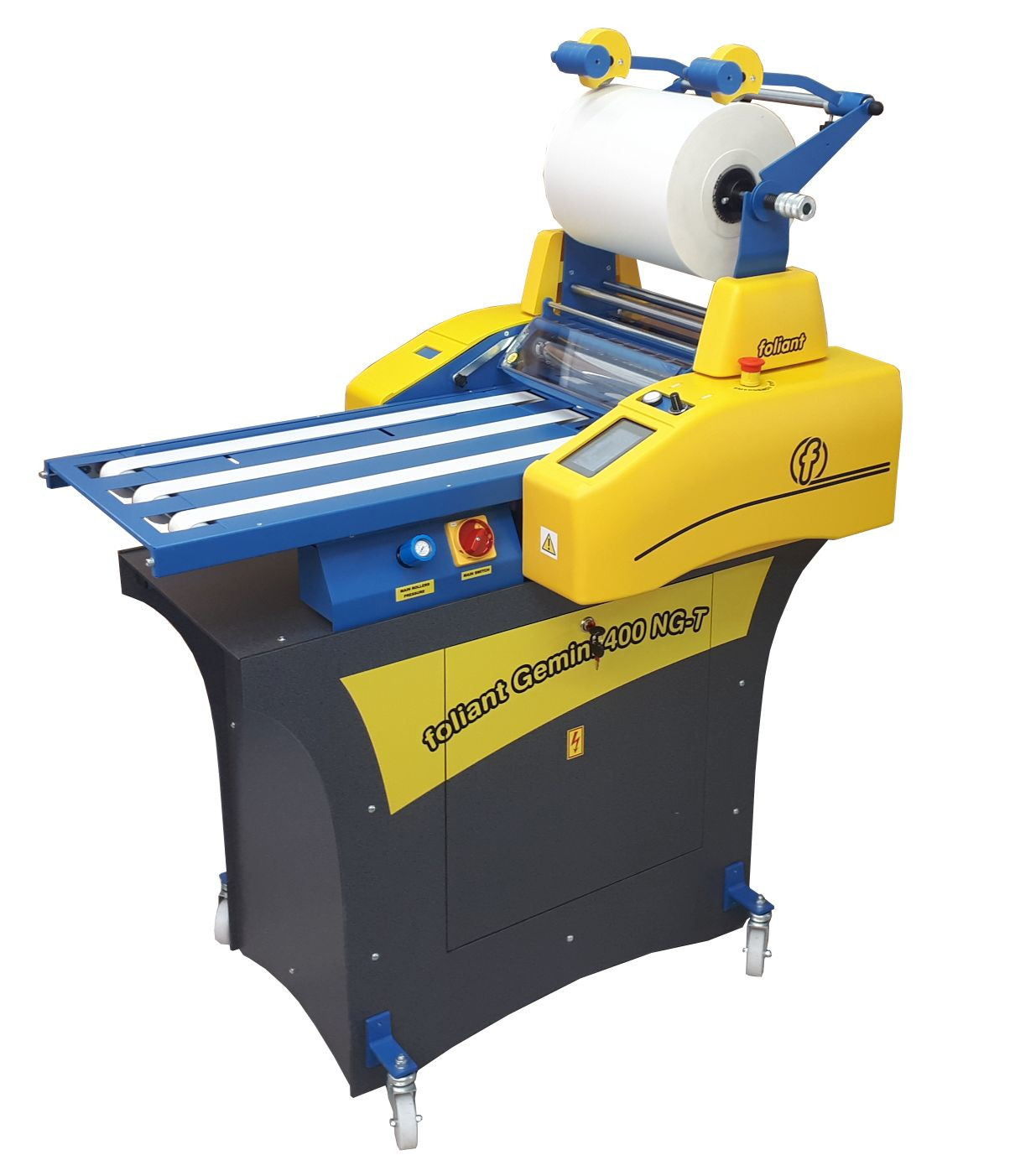

FOLIANT Gemini 400 NG-T

FOLIANT Gemini 400 NG-T je ruční jednostranná laminovačka pro laminaci tisků z digitálních tiskáren. Vyznačuje se robustní konstrukcí s pneumatickým přítlakem hlavních válců, který je nezbytnou podmínkou kvalitní laminace. Stroj má vestavěný kompresor, dopravník pro ruční nakládání archů a perforací pro snadné separování polaminovaných archů. Svými vlastnostmi a výkony je FOLIANT Gemini 400 NG-T vhodný pro laminaci archů B3 vytištěných na ofsetových tiskových strojích a zejména pro laminaci archů formátu B3 z digitálních tiskových strojů. Nejvyšší rychlost stroje je 15 m/min. Maximální výkon stroje je 1800 archů B3. Standardní provedení stroje zpracovává archy max. šířky 38 cm, délka vzhledem k povaze stroje není omezena.

Laminátor

FOLIANT Gemini 400 NG-T je jednostranná laminovačka pro laminaci archů formátu až 38 x 66 cm, tloušťky 115 – 350 g/m2. Minimální rozměr archu je 30 x 20 cm (A4). Samotný laminovací proces probíhá za velikého tlaku mezi dvojicí laminovacích válců – vysoce leštěným chromovaným válcem s elektrickým vyhříváním a spodním tlakovým válcem. Vysoký tlak je podmínkou pro kvalitní laminaci digitálních archů. Chromovaný laminovací válec je elektricky vyhříván vnitřním topným tělesem s citlivým teplotním čidlem. Laminovací tlak je řízen pneumaticky regulačním ventilem. Pro tyto účely je v rámu laminovačky instalován malý kompresor. Stroj tak nevyžaduje externí zdroj stlačeného vzduchu. Před vytahovacími válci je instalováno zdvojené zařízení proti kroucení polaminovaných archů:

  • Obvyklý stavitelný hranol s břitem, který zabraňuje kroucení archů po laminaci. Intenzita rovnacího procesu je stavitelná změnou úhlu břitu rovnacího hranolu.
  • Stavitelný váleček malého průměru, který rovněž zabraňuje kroucení archů po laminaci. Ten svým otáčením navíc zabraňuje poškrábání archů oboustranně potištěných citlivými tonery (t. j. zejména oboustranně potištěných výstupů z digitálních tiskových strojů). I zde je intenzita rovnacího procesu stavitelná.

Role s fólií je instalována na dvojici pylonů na hřídeli se středovkami. Instalace fólie je tak snadná a rychlá. Součástí hřídele pro odvíjení fólie je i třecí brzda pro nastavení napětí fólie pro její vyrovnání, Ještě před kontaktem s válcem je fólie dále vyrovnávána třemi vyrovnávacími válečky. Nosič fólie má kapacitu až 3000 m (fólie 24 - 31 mikronů). Standardní součástí držáku role je i perforátor (pro oddělování archů po laminaci) a ořezávací nůž s kryty (pro ořez fólie na menší šířku ještě před laminací). Celý stroj je řízen pomocí PLC a ovládán dotykovým displejem.

Ruční nakládání

Laminovačka FOLIANT Gemini 400 NG-T je vybavena dopravníkem se stavitelným bočním dorazem pro snadné ruční nakládání archů.

Ruční separování

Laminovací fólie je při odvíjení perforována. Tím je umožněno snadné ruční odtrhávání polaminovaných archů.

Automatické separování

Kdykoliv později může být laminovačka vybavena automatickým separátorem. Více informací viz menu FOLIANT Gemini 400 NG-S.

Laminovací fólie

Laminovačka zpracovává polypropylénové fólie (BOPP) tloušťky 23 – 42 mikronů, nylonové fólie max. 35 mikronů and PET fólie max. 35 mikronů. Lze používat fólie na 76mm (3") a 25mm (1") dutince.

FOLIANT Gemini 400 NG-T

ParametrHodnota
Maximální rychlost
jednostranná 15 m/min
Nakládací systém
ruční
Regulace přesahu archů
Separace polaminovaných archů
ruční
Tloušťka papíru
115–350 g/m²
Přítlak hlavních válců
pneumatický
Kompresor
standard, v rámu stroje
Minimální rozměr archů (š×d)
20×30 cm
Maximální rozměr archů (š×d)
38x72 cm
Maximální výkon
1200 B3 / hod
Regulace teploty
80–140 °C, doba nahřívání válce 5 minut
Napětí
230 V AC, 50-60 Hz
Příkon
2550 W
Mechanické parametry
půdorys (š×d) 74×117 cm, hmotnost: 152 kg
Modulární stůl pod sestavu
standard
Paletový vykladač
Válec s nelepivým povrchem
Pneumatický nosič fólie
