FOLIANT Vega 400A Katalogový list (PDF)

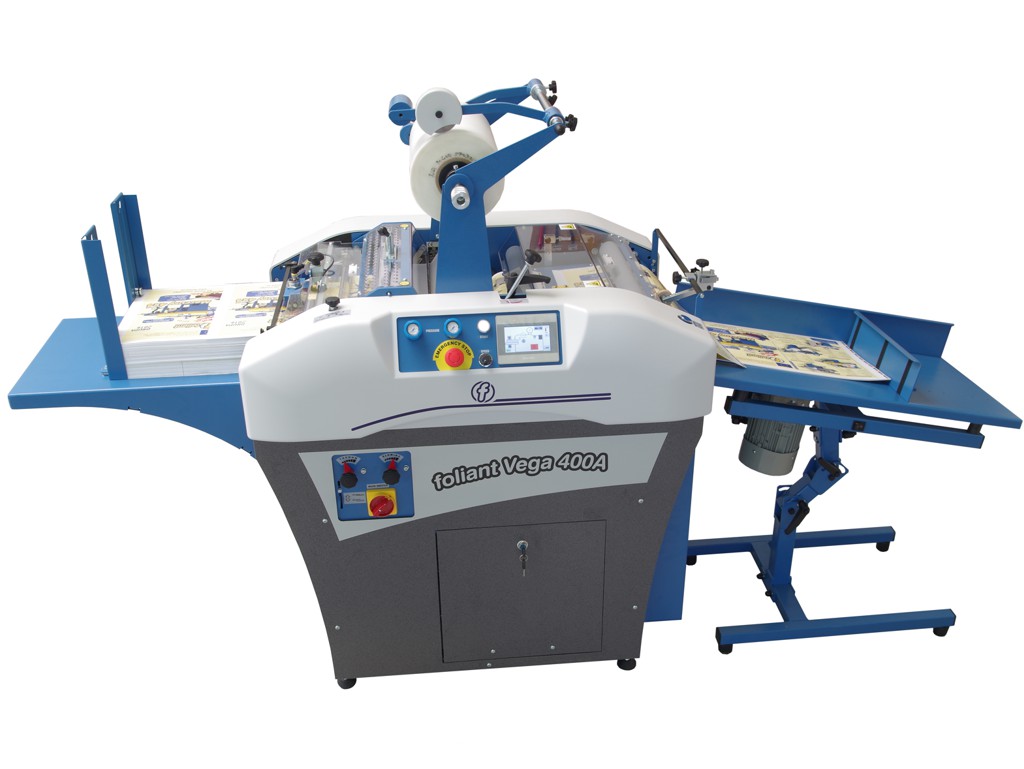

FOLIANT Vega 400A představuje novou generaci cenově dostupných průmyslových laminovaček kompaktního designu, projektovaných pro jednostrannou laminaci velkých objemů archů tištěných digitální technologií formátu B3+. Ve stroji je integrován velkokapacitní nakladač archů a cyklující separátor polaminovaných archů. Laminovačka je standardně dodávána s přítlačným válcem s nelepivým povrchem. Díky pneumatickém přítlaku hlavních válců (kompresor je vestavěn ve skříni stoje a je součástí standardní dodávky) je docíleno vysokých laminovacích tlaků, což je základní podmínkou pro nejvyšší kvalitu laminace digitálních tisků. Laminovací rychlost je až 18 m/min, pracovní výkon až 2100 archů B3 za minutu (při zpracovávání bílého papíru 200 g/m2). Velkou výhodou je napájení celé sestavy jednofázovým elektrickým přívodním kabelem 230 – 240 V.

Nakladač

Laminovačka FOLIANT Vega 400A je vybavena vysokokapacitním nakladačem papíru (výška stohu na pohyblivém stole je až 28 cm) a osvědčenou nakládací hlavou s kapacitním čidlem a vakuovým páskem. Vakuová pumpa Becker je využívána pro provdušnění archů na pohyblivém stole a k vakuovému posuvu horních archů mezi laminovací válce. Přesahy jsou plynule nastavovány i za chodu stroje šroubem. Při ustáleném režimu jej jeich stálost v rozmezí +/- 2 mm.

Laminátor

FOLIANT Vega 400A zpracovává standardně archy o maximálním formátu až 38 x 66 cm (což je největší formát největšího digitálního tiskového stroje Xerox iGen4). Nejmenší archy jsou 20 x 30 cm. FOLIANT Vega 400A je jednostranná průmyslová laminovačka, zpracovávající archy tloušťky 115 – 500 g / m2. Laminovačka je vybavena pneumatickým přítlakem hlavních laminovacích i vytahovacích válců, přesto však nepotřebuje žádný externí zdroj stlačeného vzduchu – kompresor je vestavěn v rámu stroje a je součástí standardní dodávky.

Laminovací jednotka je standardně vybavena zdvojeným systémem proti kroucení polaminovaných archů:

  • Obvyklý stavitelný hranol s břitem, který zabraňuje kroucení archů po laminaci. Intenzita rovnacího procesu je stavitelná změnou úhlu břitu rovnacího hranolu.
  • Stavitelný váleček malého průměru, který rovněž zabraňuje kroucení archů po laminaci. Ten svým otáčením navíc zabraňuje poškrábání archů oboustranně potištěných citlivými tonery (t. j. zejména oboustranně potištěných výstupů z digitálních tiskových strojů). I zde je intenzita rovnacího procesu stavitelná.

Vyrovnávací systém je plně stavitelný i během laminace. Pro regulaci tak není nutné zastavit proces laminace
Role s laminovací fólií je uchycena na hřídel s rycloupínači a je vybavena stavitelnou třecí brzdoui pro snadnou regulaci síly potřebné k odvíjení.. Kapacita takového nosiče je až 3000 metrů fólie tloušťky až 42 mikronů. Nosič role je standardně vybaven perforátorem fólie a  in-line ořezem fólie na potřebnou šíři. V odvíjecím systému je vložen rozáněcí válec se spirálovým povrchem pro vyrovnávání fólie před válcem.
K laminaci dochází mezi dvojicí hlavních laminovacích válců – vysoce lesklým chromovaným laminovacím válcem s vnitřním vyhříváním a přítlačným vlálcem s pryžovým nelepivým povrchem. Přítlak mezi válci je řízen pneumaticky systémem Festo. Laminovacím válec je vyhříván infračervenou lampou s regulací citlivým čidlem. Čas potřebný pro zahřátí na pracovní teplotu cca 100ºC je kratší 10 minut.
Celá laminovačka je ovládána interaktivním dotykovým displejem s ikonami, který operátora systematicky provází procesem ovládání a tak minimalizuje chyby lidského faktoru.

Separátor

Integrovaný cyklující separátor odděluje polaminované archy z pásu a ukládá je do vibračního stolu či pevného polohovacího zásobníku (opce). I proces separace je korigován řídící jednotkou.

Laminovací fólie

Laminovačka Vega standardně zpracovává polypropylénovou (BOPP) fólii tloušťky 24 – 42 mikronů. Nylonovou fólii 24 – 35 mikronů lze zpracovávat pomocí opčního modulu.

*Důležité upozornění: Laminovačka musí být provozována buď s RU400 nebo s Joggerem 400.

Specifikace

  • Maximální rychlost: jednostranná 18 m/min.
  • Nakládací systém: automatický, vakuový pásek, kapacita stolu 28 cm
  • Regulace přesahu archů: řízená šroubem, přesnost přesahů ± 2 mm
  • Separace polaminovaných archů: automatická
  • Tloušťka papíru: 115–500 g/m²
  • Přítlak hlavních válců: pneumatický
  • Kompresor: standard, v rámu stroje
  • Minimální rozměr archů (š×d): 20×30 cm
  • Maximální rozměr archů (š×d): 38x66 cm
  • Maximální výkon: 2100 B3 / hod.
  • Regulace teploty: 80–140 °C, doba nahřívání válce 8 minut
  • Napětí: 230 V AC, 50-60 Hz
  • Příkon: 3150 W
  • Mechanické parametry: půdorys (š×d) 82×198 cm, hmotnost: 370 kg
  • Válec s nelepivým povrchem: standard
  • Layout: Download PDF

Volitelné doplňky

* důležité upozornění – laminovačka musí být provozována buď s Joggerem, nebo s paletovým vykladačem
  • Jogger 400

    Nastavitelný vibrující vykládací stůl s kapacitou na blok papíru o výšce 10 cm.
  • Odvíječ fólie s brzdou

    Náhradní tyč na roli fólie pro její rychlou a jednoduchou výměnu.
  • RU400

    Jednoduchý stavitelný vykládací stůl pro automatické ukládání polaminovaných archů.
  • Foliant Folier

    Dokončovací aplikátor. Zařízení umožňující používání speciálních fólií, které přilnou jen na potištěné plochy na archu vytištěném digitálním tiskovým strojem.
  • Pneumatická separace

    Separátor s pneumaticky řízenou separací, která umožňuje přesnější nastavení (časování, zpoždění) pro lepší zpracování archů s malou gramáží, silných fólií a separaci nylonové fólie.
  • Pneumatický nosič fólie

    Nahrazuje standardní nosič. Fólie je fixována pomocí polštářků, které stlačeným vzduchem nabydou.
