FOLIANT Vega 530S Katalogový list (PDF)

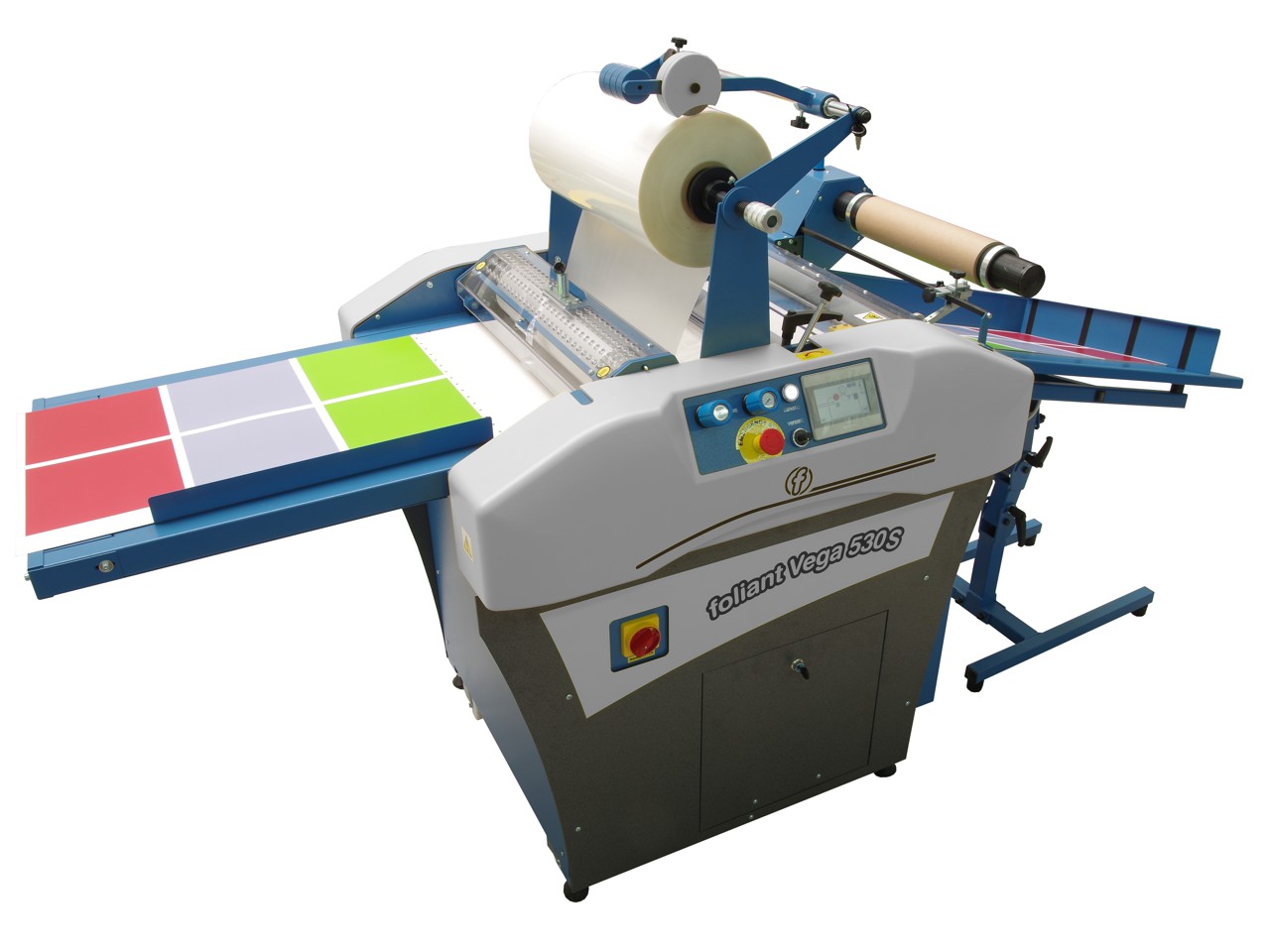

FOLIANT Vega 530S představuje novou generaci cenově dostupných průmyslových laminovaček kompaktního designu, projektovaných pro jednostrannou laminaci velkých objemů archů tištěných ofsetovým i digitálním tiskem formátu B2+. FOLIANT Vega 530S je stroj s manuálním nakládáním a automatickým cyklujícím separátorem polaminovaných archů. Laminovačka je standardně dodávána s přítlačným válcem s nelepivým povrchem. Díky pneumatickému přítlaku hlavních válců (kompresor je vestavěn ve skříni stoje a je součástí standardní dodávky) je docíleno vysokých laminovacích tlaků, což je základní podmínkou pro nejvyšší kvalitu laminace digitálních tisků. Laminovací rychlost je až 18 m/min, pracovní výkon až 1500 archů B2 za minutu (při zpracovávání bílého papíru 200 g/m2). Velkou výhodou je napájení celé sestavy (včetně opčního vibračního zásobníku) jednofázovým elektrickým přívodním kabelem 230 – 240 V.

Laminátor

FOLIANT Vega 530S standardně laminuje archy o maximálním formátu až 53 x 75 cm, nejmenší archy jsou 20 x 30 cm (A4). Zpracovávaná tloušťka papíru je 115 – 500 g / m2. Laminovačka je vybavena pneumatickým přítlakem hlavních laminovacích i vytahovacích válců s vestavěným kompresorem. Před vytahovacími válci je instalováno zdvojené zařízení proti kroucení polaminovaných archů, které je možné seřizovat za chodu stroje:

  • Hranol s břitem pro intenzivní rovnání. Míra rovnacího procesu je stavitelná změnou úhlu břitu rovnacího hranolu.
  • Váleček malého průměru se slabší intenzitou rovnání. Ten svým otáčením zabraňuje poškrábání archů oboustranně potištěných citlivými tonery (t. j. zejména oboustranně potištěných výstupů z digitálních tiskových strojů). I zde je intenzita rovnacího procesu stavitelná.

Role s laminovací fólií je montována na hřídel s rychloupínači a je vybavena stavitelnou třecí brzdou pro snadnou regulaci síly potřebné k odvíjení. Kapacita takového nosiče je až 3000 metrů fólie tloušťky až 42 mikronů. Nosič role je standardně vybaven perforátorem fólie a  in-line ořezem fólie na potřebnou šíři.

K laminaci dochází mezi dvojicí hlavních laminovacích válců – vysoce lesklým chromovaným laminovacím válcem s vnitřním vyhříváním a přítlačným válcem s nelepivým povrchem. Přítlak mezi válci je řízen pneumaticky systémem Festo. Laminovacím válec je vyhříván infračervenou lampou s regulací citlivým čidlem. Čas potřebný pro zahřátí na pracovní teplotu je kratší než 10 minut. Celá laminovačka je ovládána interaktivním dotykovým displejem s ikonami, který operátora systematicky provází procesem ovládání a tak minimalizuje chyby lidského faktoru.

Ruční nakládání

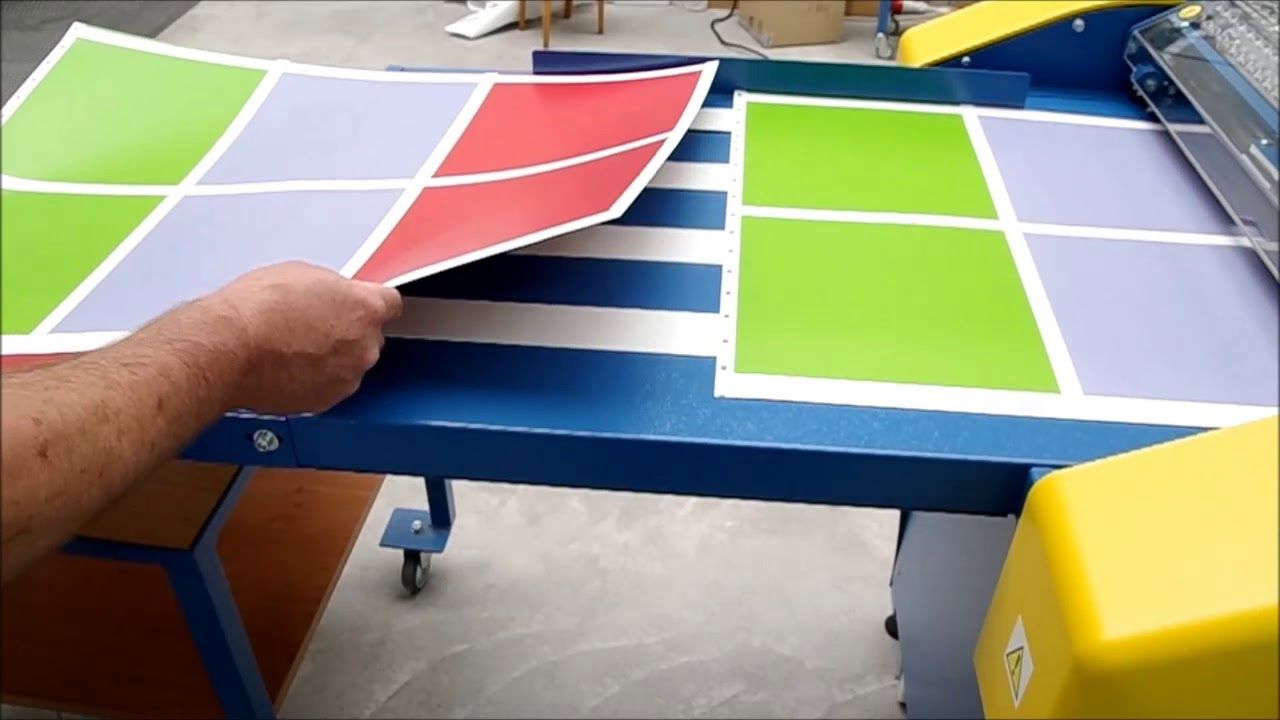

Laminovačka FOLIANT Vega 530S je vybavena dopravníkem se stavitelným bočním dorazem pro snadné ruční nakládání archů.

Separátor

Integrovaný cyklující separátor odděluje polaminované archy z pásu a ukládá je do vibračního stolu či pevného polohovacího zásobníku (opce). I proces separace je korigován řídící jednotkou.

Laminovací fólie

Laminovačka Vega standardně zpracovává polypropylénovou (BOPP) fólii tloušťky 24 – 42 mikronů. Nylonové fólie tloušťky 24 – 35 mikronů lze zpracovávat pomocí opčního modulu.

Specifikace

  • Maximální rychlost: jednostranná 18 m/min.
  • Nakládací systém: ruční
  • Separace polaminovaných archů: automatická
  • Tloušťka papíru: 115–500 g/m²
  • Přítlak hlavních válců: pneumatický
  • Kompresor: standard, v rámu stroje
  • Minimální rozměr archů (š×d): 20×30 cm
  • Maximální rozměr archů (š×d): 53×75 cm
  • Maximální výkon: 1500 B2 / hod.
  • Regulace teploty: 80–140 °C, doba nahřívání válce 8 minut
  • Napětí: 230 V AC, 50-60 Hz
  • Příkon: 2750 W
  • Mechanické parametry: půdorys (š×d) 100×260 cm, hmotnost: 320 kg
  • Válec s nelepivým povrchem: standard
  • Layout: Download PDF

Volitelné doplňky

  • Odvíječ fólie s brzdou

    Náhradní tyč na roli fólie pro její rychlou a jednoduchou výměnu.
  • Jogger 530

    Nastavitelný vibrující vykládací stůl s kapacitou na blok papíru o výšce 10 cm.
  • RU530

    Jednoduchý stavitelný vykládací stůl pro automatické ukládání polaminovaných archů.
  • Pneumatická separace

    Separátor s pneumaticky řízenou separací, která umožňuje přesnější nastavení (časování, zpoždění) pro lepší zpracování archů s malou gramáží, silných fólií a separaci nylonové fólie.
  • Pneumatický nosič fólie

    Nahrazuje standardní nosič. Fólie je fixována pomocí polštářků, které stlačeným vzduchem nabydou.
  • Přítlačný válec s nelepivým povrchem

    Standardní přítlačný válec je nahrazen válcem se speciálním povrchem, na kterém neuplívá nahřáté lepidlo z fólie, a to ani pod velkým tlakem.
